TSD 10035-HT-BTTS/P 扭矩扳手校验系统通过将太空系统精度和微处理技术进行完美的融合,采用高端设计,提高了对各种扭矩工具校验的精度,在设计的过程中,充分考虑到扭矩工具的结构和作用力之间的相互关系,采用独特的“钻孔”式设计。
同时,为了确保扭矩校验精度,使用特殊的压力端口类型,并且去除了不相关的部件,从而大大提高校验的精度。将校验设备的底座安装在坚固的箱子里,通过底座上托盘和选择相关衬圈以及反作用力臂,可以对液压扭矩扳手、扭矩倍增器、气动扳手等进行检测,可以通过钳子将箱子夹紧并固定在工作台上。
通过TSD6500或者TSD2500数据显示设备对扭矩数值进行读取,同时,也可以选择多种单位进行切换,比如:LB.FT LB.IN N.M等。采用峰值保持模式确保校验的精度,具有手动和自动清零功能。

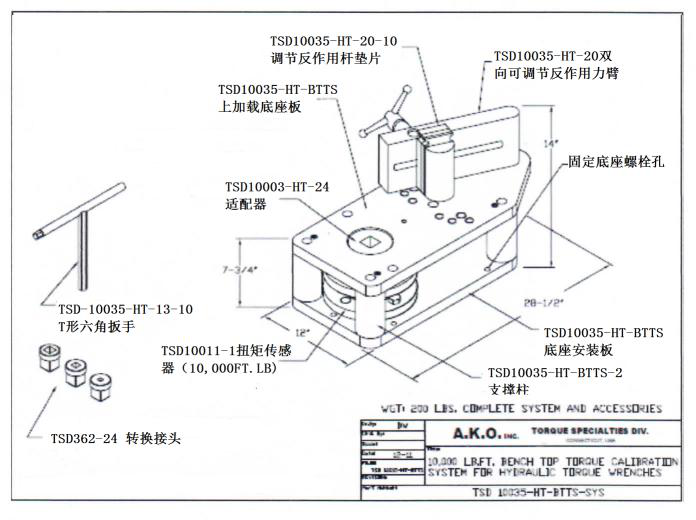

结构简图
系统主要参数 |
◆量程:10,000FT.LB(13,500N.M) ◆系统精度:1%(10-100%读数值) ◆模式:峰值保持模式、跟踪模式 ◆单位:提供FT.LB,N.M等多个单位转换 ◆电源:120VAC/220VAC,50-60HZ |
系统主要特点 |
◆设备可以配备相关附件,在操作平台上完成对电动&气动工具的校验 ◆独特的钻孔式设计,提高了校验精度 ◆整个设备装在特制的箱子里,在校验过程中不用取出设备,直接在箱子上校验 ◆操作简单,容易运输 |
