概览

通过特有的交叉矢量扫描技术，HS761 传感器能够获得比其 他型号手持式传感器更多的表面轮廓边缘信息。HS761 传感 器主要用来测量组装零件之间的间隙和面差。

HS761 是一个完整独立的测量系统，不需要额外部件的支持。 强劲的 1GHz 处理器，使一次测量能够在 2 秒内就完成。3.5” 的彩色触摸屏，不仅可以提供测量的信息，也方便测量员进 行各种操作，并可以用来放大或者缩小图片。

特色

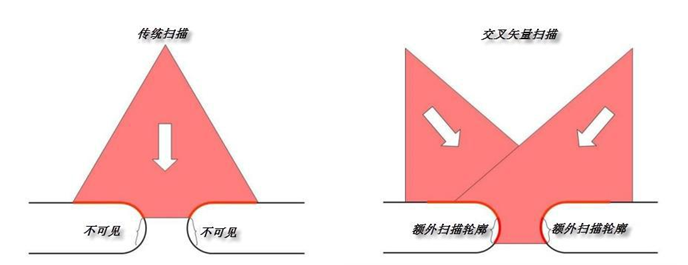

交叉矢量扫描 – 传统的激光传感器使用单束激光和单个成像器来捕捉表面扫描轮廓，无法扫描获得位于表面 圆弧边缘的点。交叉矢量扫描的传感器使用多束激光和多个成像器，从多个不同角度扫描表面轮廓，可以扫 描获得位于表面圆弧边缘的点，甚至更多的点。通过这些补充的点信息，扫描获得的轮廓是完整的，测量得 到的间隙及其他结果就更加精确。

彩色显示屏 – 3.5 英寸的高分辨率彩色显示屏可以在测量前、中、后提供图片和文本信息。表面轮廓实时显 示在屏幕上，测量结果直接写入到数据表格或者测量文件中，并且通过颜色表明测量结果是否合格。

用户界面 – 触摸屏便于操作菜单和命令，或者单手使用 5 向摇杆和两个按钮来进行操作。传感器顶部和 底部的彩色 LED 灯提供操作反馈，如传感器位置放置、扫描完成和扫描错误等等。菜单支持使用多种语言， 测量结果可以使用英寸或者毫米显示。

传感器带有条码扫描仪，可以用来扫描 VIN 条码或者其他识别条码，为测量结果提供追溯信息。

测量程序和量具模式 – 使用 LGWorks 软件编辑的测量程序可 以直接在传感器中运行。通过图片和文字信息，可以给测量员 提供测量的信息，辅助测量。对测量结果可以进行计算，并将 计算值也保存在数据文件中。

量具模式下，可以使用同一个算法来反复测量同一个点，或者 测量不同零件上相同的点，来获得相似的测量结果，有点类似 于 Go/No Go 量具。拖动和缩放功能可以查看扫描图中更详细的 信息。数据自动写入表格并保存。每一次扫描获得的轮廓也可 以保存。

无线通讯 – 已经保存在传感器中的数据文件和轮廓图片可以通过插入电脑 USB 端口的 2.4GHz 的 ZigBee 模块 进行无线传输。当使用 USB 线缆连接传感器和电脑的时候，传感器可以被识别为 U 盘，直接进行文件的复制 和拖放等操作，方便传输数据和文件。

电源 – 一块可以充电的锂电池给传感器供电，可以持续使用 4 到5个小时。通过省电模式，可以延长传感器的使用时间。文件在传感器使用时会一直保存，确保数据不丢失。屏幕上会显示电量，并且当电量不足时， 会有提示信息告知测量员更换电池。

优势

完整表面轮廓 – 交叉矢量技术捕捉到表面边缘及里面的轮廓，确保表面轮廓的完整，确保测量结果的精确。

快速 – 只需要不到 2 秒钟时间，就能完成整个测量过程，包括扫描轮廓、显示轮廓图、计算测量值、保存测 量值等。

传感器规格
